Арт: 2.9.25

Паронитовые фланцевые прокладки для труб ⌀15-200 мм

Фланцевые прокладки из паронита ПОН-Б для задвижек, насосов, фильтров и трубопроводов. Двенадцать типоразмеров по ГОСТ 15180-86 закрывают диапазон от Dу 15 до Dу 200.

Изделие выпускается в следующих вариациях:

Паронитовая фланцевая прокладка Dу 15 мм (20*50 мм) Арт. 2.9.25.
Паронитовая фланцевая прокладка Dу 15 мм (20*50 мм)
Паронитовая фланцевая прокладка Dу 20 мм (25*60 мм) Арт. 2.9.26.
Паронитовая фланцевая прокладка Dу 20 мм (25*60 мм)
Паронитовая фланцевая прокладка Dу 25 мм (29*69 мм) Арт. 2.9.27.
Паронитовая фланцевая прокладка Dу 25 мм (29*69 мм)
Паронитовая фланцевая прокладка Dу 32 мм (38*81 мм) Арт. 2.9.28.
Паронитовая фланцевая прокладка Dу 32 мм (38*81 мм)
Паронитовая фланцевая прокладка Dу 40 мм (45*91 мм) Арт. 2.9.29.
Паронитовая фланцевая прокладка Dу 40 мм (45*91 мм)
Паронитовая фланцевая прокладка Dу 50 мм (57*106 мм) Арт. 2.9.30.
Паронитовая фланцевая прокладка Dу 50 мм (57*106 мм)
Паронитовая фланцевая прокладка Dу 65 мм (75*126 мм) Арт. 2.9.31.
Паронитовая фланцевая прокладка Dу 65 мм (75*126 мм)
Паронитовая фланцевая прокладка Dу 80 мм (87*141 мм) Арт. 2.9.32.
Паронитовая фланцевая прокладка Dу 80 мм (87*141 мм)
Паронитовая фланцевая прокладка Dу 100 мм (106*161 мм) Арт. 2.9.33.
Паронитовая фланцевая прокладка Dу 100 мм (106*161 мм)
Паронитовая фланцевая прокладка Dу 125 мм (132*191 мм) Арт. 2.9.34.
Паронитовая фланцевая прокладка Dу 125 мм (132*191 мм)
Паронитовая фланцевая прокладка Dу 150 мм (161*216 мм) Арт. 2.9.35.
Паронитовая фланцевая прокладка Dу 150 мм (161*216 мм)
Паронитовая фланцевая прокладка Dу 200 мм (216*271 мм) Арт. 2.9.36.
Паронитовая фланцевая прокладка Dу 200 мм (216*271 мм)

Описание

Где применяется

  • задвижки, насосы, фильтры и прочая фланцевая арматура;
  • отопление и горячее водоснабжение;
  • котельные и тепловые пункты;
  • паропроводы;
  • газопроводы;
  • технологические трубопроводы предприятий.

Преимущества

  • встают на стандартный фланец без подгонки;
  • рабочий диапазон от −50 до +450 °C;
  • давление до 6,4 МПа, в перегретой пресной воде — до 4 МПа;
  • стойкость к нефтепродуктам, аммиаку, спиртам, солевым растворам;
  • одна толщина — 2 мм — для всего ряда.

Резина или паронит

Для холодной и тёплой воды до +80 °C хватает резиновой прокладки ТМКЩ. Пар, горячая вода выше +100 °C и газ — зона паронита. ПОН-Б выдерживает до +450 °C за счёт асбестового волокна; безасбестовый паронит СантехКреп ограничен +150 °C и 40 атм.

Что учесть при монтаже

Участок перед работой остужают и освобождают от давления. Старую прокладку снимают без остатков, новую кладут по центру, а болты подтягивают поочерёдно с противоположных сторон.

Фотографии

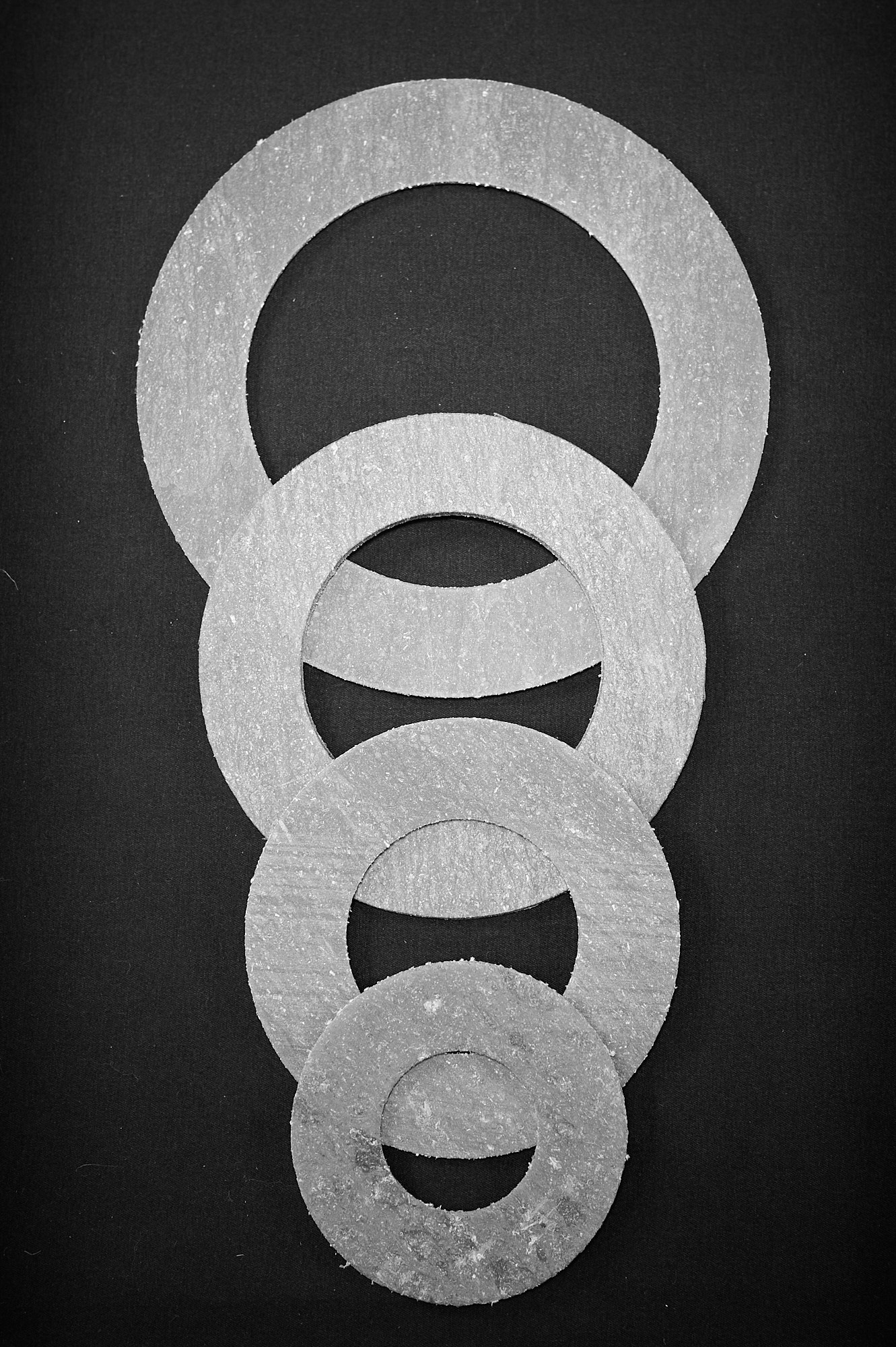

Паронитовые фланцевые прокладки для труб ⌀15-200 мм
